名称：韩荣(HANYOUNG)光电传感器PR系列

详细信息

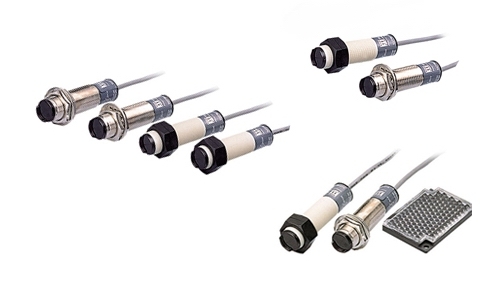

韩荣(HANYOUNG)光电传感器PR系列

- 保护构造IP66，圆形构造
- 内装输出短路过电流保护回路
- 搭载感度调整用Volume
- 入光动作/遮光动作的选择

外形
型名		PR-T10NP	PR-T10NC	PR-R300NP	PR-R300NC	PR-M1NP, PR-M1NC
		透过型		扩散反射型		逆反射型
检测距离		10 m		300 mm		1 m
检测物体		Ø10 mm 以上的不透明体		200 x 200 mm 以上的不透明体		Ø25 mm 以上의 물체
电源电压		12 - 24 V DC(± 10 %)
消耗电流		受光器 : 15 mA以下 / 投光器 : 20 mA 以下		35 mA 以下
输出动作		根据Control线的入光(Light) ON / 遮光(Dark) ON MODE 切换(但, 透过型只限于受光部)
控制输出		NPN电压输出, 负荷电压 : 30 V DC 以下, 负荷电流 : 200 mA 以下(阻抗性负荷), 残留电压 : 1 V 以下
保护回路		电源逆连接保护回路, 输出短路过电流保护回路
应答时间				15 ms 以下
滞后作用		-		动作距离的 20 % 以下		-
投光用光源		红外线 LED(变调方式)
动作显示灯		动作显示(红色 LED)灯, 稳定显示(绿色 LED)灯
感度调整		根据于感度调整Volume(但, 透过型只限于受光部)
材质	C A S E	黄铜, 塑胶
	镜片	聚碳酸酯
使用周围光照度		太阳光 : 11000 lx 以下, 白热灯 : 3000 lx以下
使用周围温.湿度		动作时 : -10 - 60 °C, 保存时 : -25 - 70 °C, 湿度 : 35 - 85 % R.H. 以下(但, 不准结冰、结露)
耐电压		500 V AC(50 / 60 Hz时1分钟)
