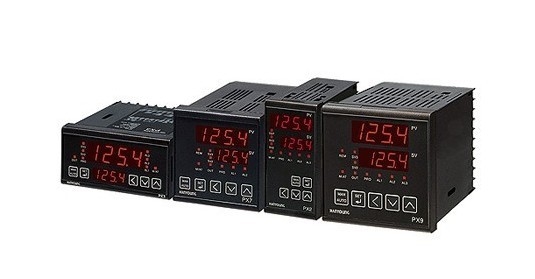

名称：韩荣(HANYOUNG)可编程温控器PX系列

详细信息

PX series
	- 模糊功能及P.I.D自动联算 - 编程功能（1模式/10段） - 加热/冷却控制，加热器断线警报 - 根据接点输入（D.I）的3种设定值选择功能

型名

PX 9

PX 7

PX 2

PX 3

外形

96(W) x 96(H) x 100(D)

72(W) x 72(H) x 100(D)

48(W) x 96(H) x 100(D)

96(W) x 48(H) x 100(D)

功能

输入周期

250mS, (Remote Option시 : 500mS)

输入显示分辨率

基本上在输入信号和测定范围的小数点以下

输入阻抗

热传带及 mV 输入 : 1MΩ以上, DC V输入 : 约 1MΩ

信号源容许阻抗

热传带: 250Ω以下, 电压: 2㏀以下

导线容许阻抗

测温阻抗体: 150Ω以下/线 (但, 3线间的导体阻抗必须要相同)

输入容许电压

±10V以内(热传带, 测温阻抗体,电压: mV DC), ±20V以内(电压:VDC)

噪声消除比率

NMRR(正常模式): 400dB 以上, CMRR(共同模式): 120dB 以上(50/60㎐ ±1%)

适应规格

热传带/测温阻抗体 (KS/IEC/DIN)

SCALING

根据测定范围的最大值(SH),最小值(SL)的设定，可进行测定范围的SCALING(-1999∼9999)

基准接点补偿误差

±1.5℃(15∼35℃之间), ±2.0℃(0∼50℃之间)

烧断检侧

热传带: OFF, 可选择UP/DOWN , 测温阻抗体: OFF, 可选择UP (热传带及测温阻抗体烧断时的检侧电流:约50nA)

测定精度

±0.5% (FULL SCALE)

输入的种类

热传带: K, J, E, T, R, S, B, L, N, U, WRe 5-26, PL-Ⅱ	测温阻抗体: Pt 100Ω, KPt 100Ω
直流电压输入:是1∼5V(4-20mA DC时，请务必在外部连接 250Ω(0.1%), -10∼20mV, 0∼100mV(Free Scale方式)

传感器驱动电源

DC 24V (内部阻抗 1.2kΩ) Max 50mA, 15V DC (内部阻抗 600Ω)
