AH700+AP200+JSDEP应用于模切清废机

来源: 时间:2016-03-24 08:54:51 浏览次数:



1.功能简介

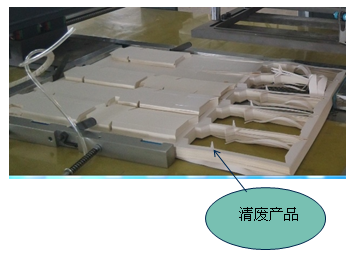

    模切清废机是印后包装加工成型的重要设备主要用于纸品包装工业中的商标、纸盒、贺卡等经模切工序后的废弃材料清废工作。相比传统人力清废具有效率高、废品率低、提高后道工序效率的特点。



2.工作原理

1.采取机械顶针排废方式。模架下压固定住材料,然后通过油缸将顶针顶出,冲出成品,功率较大,对材料较厚的产品有很好的清废效果。

2.成品冲出后,人工将成品取出,载物台移动到下一工件处,继续上述步骤。载物台通过XY轴伺服驱动,移动迅速、定位准确。

3.整盘材料清废完成后,系统自动回远点,上盘完成后按启动继续动作。

4.此清废机具有两种工作模式,标准模式及异形模式。标准模式行列排序规则,异形模式排列不规则。XY轴通过设定各物料相对距离移动。



3.系统组成:

所用产品

HMI AH700ELK    *1

PLC  AP-240BT-A  *1

SERVO JSDEP-15A   *2



4.程序设计:

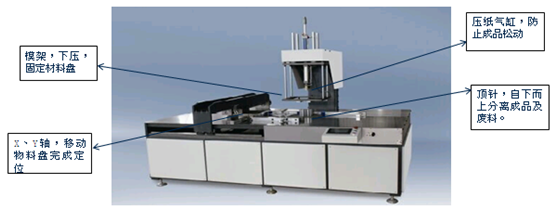

1.机械部分由模架、顶针,压纸气缸、载物台组成。模架固定清废材料,以方便顶针顶出,压制气缸在成品顶住后抵住成品防止顶飞,载物台承载并移动物料盘完成清废动作。

2.触摸屏:通过触摸屏设置XY轴移动速度;横纵轴个数、间距;异形模式各工件相对位置等。并实现分期付款功能。

3.XY轴伺服驱动载物台移动,根据不同客户操作习惯、设置多起点模式,客户可根据需求选择工作起点。



5.应用优势

AAH系列触摸屏具有配方编辑功能,方便客户设置多种异形模式并调用。

B:通过编写AH系列触摸屏脚本程序,使设备使用达到一定期限后系统某一动作发生异常,同时触摸屏画面发生变化并显示设备故障,设备商经过设定可恢复系统运作,达到分期付款效果。

C:系统急停恢复后按启动可继续急停时之动作,无需回原点,提高设备运作效率,方便工作人员操作。
