气立可SR电磁阀使用安全须知

来源: 时间:2019-07-01 09:21:33 浏览次数:

气立可SR电磁阀使用安全须知

手动按钮之操作与说明

押下手动按钮,使得电磁阀切换位置押下后旋转至LOCK之位置,电磁阀将成为“锁定状态”

押下手动按钮,是为了提供手动检测或试机调整时使用,并非作为正常操作之使用。

请于正常操作电磁阀前,必须检视“锁定状态”是否已解除,手动按钮必须在Push位置才可以正常电控使用。

Sage突波电压保证回路

DC24V  之场合±0.1MA以下

端子插座之选用方法与说明

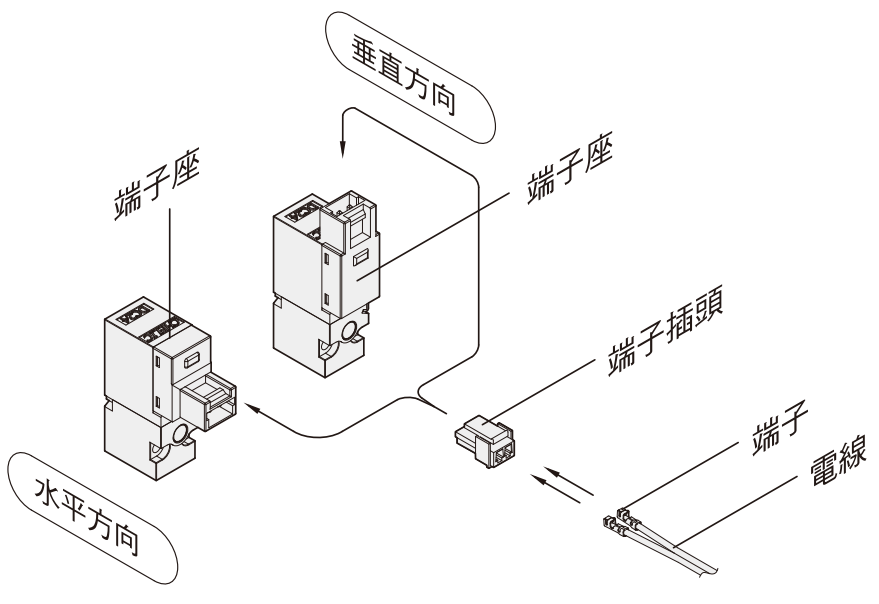

(1)方向(水平与垂直)

(2)端子与线(压著)

气立可SR电磁阀端子插座之选用方法与说明

(3)端子与压链(装置定位)

(4)压链与插座(压入与拨取之场合)

注意:未依正确方式拨取插头,可能造成插并没有及线圈损坏。

通孔连接板之选用与使用

选用牙孔型式,可自行选配各式的接头,用锁牙固定之。

选用,附接头型式,要先选定管径大小,组装时,只要将管子插入定位即可,不用再锁接头之工作。
